Présentation :

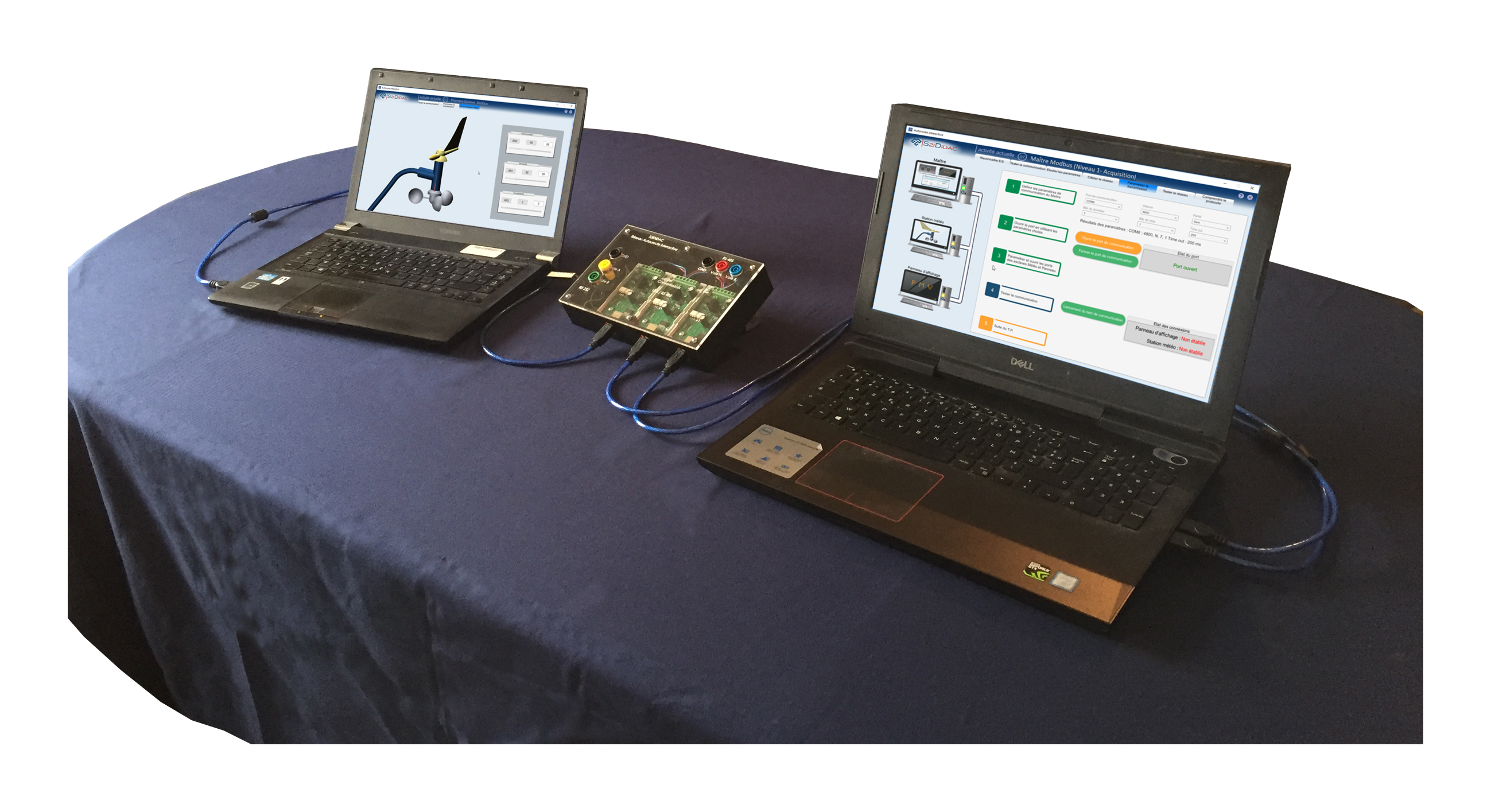

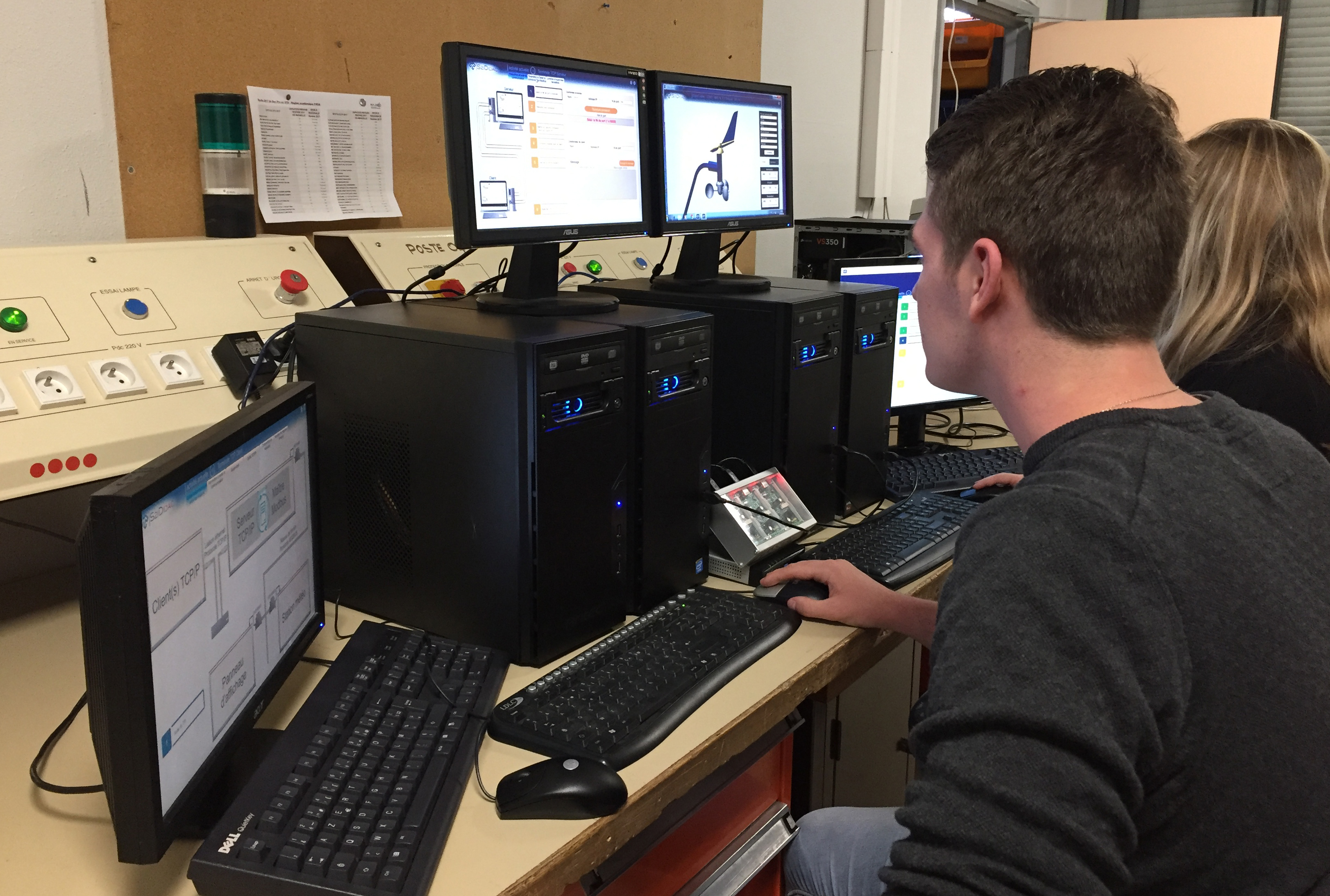

Le système didactique Réseau Autoroute Interactive est un système issu d'un système réel de surveillance et gestion des autoroutes.

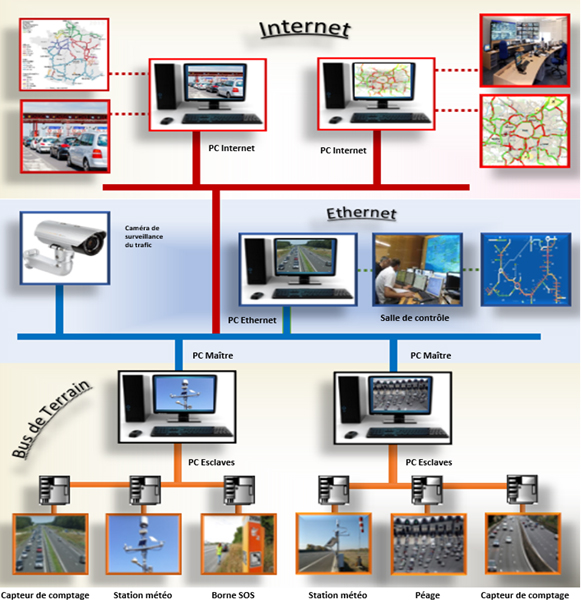

Le système réel Agora permet de gérer et organiser la sécurité du trafic routier. Il informe et guide les automobilistes avec la diffusion des informations et des conditions de circulation.

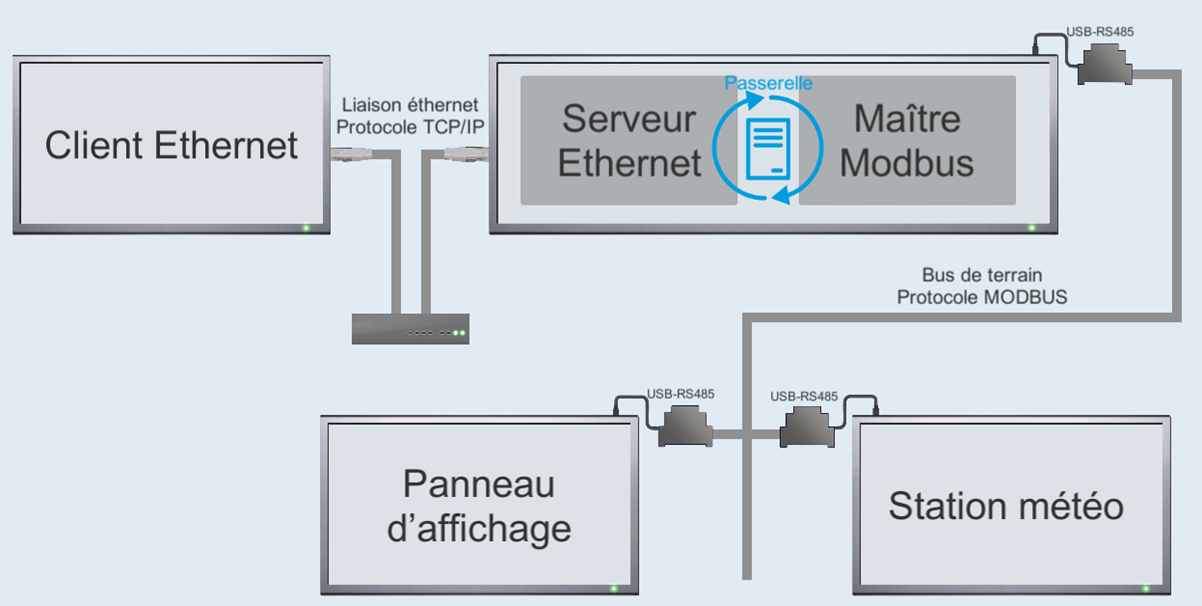

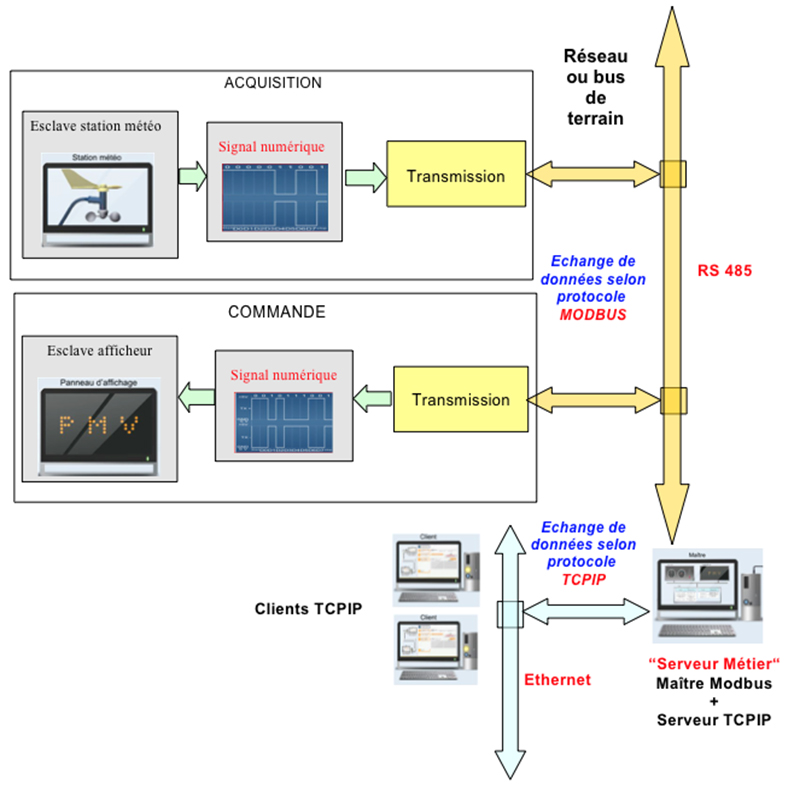

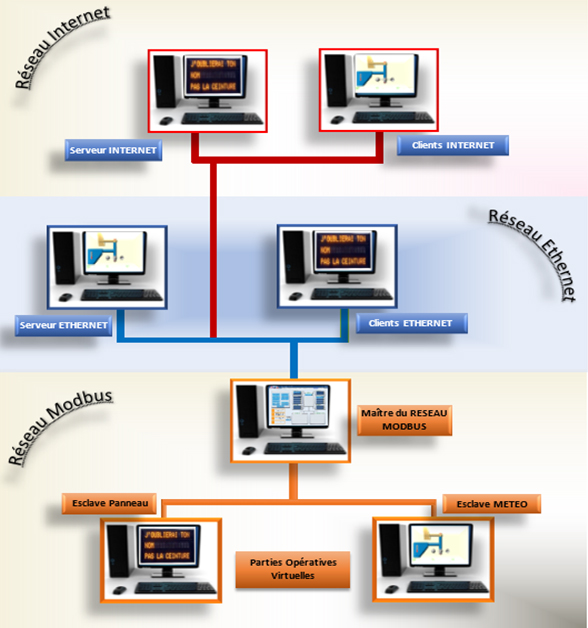

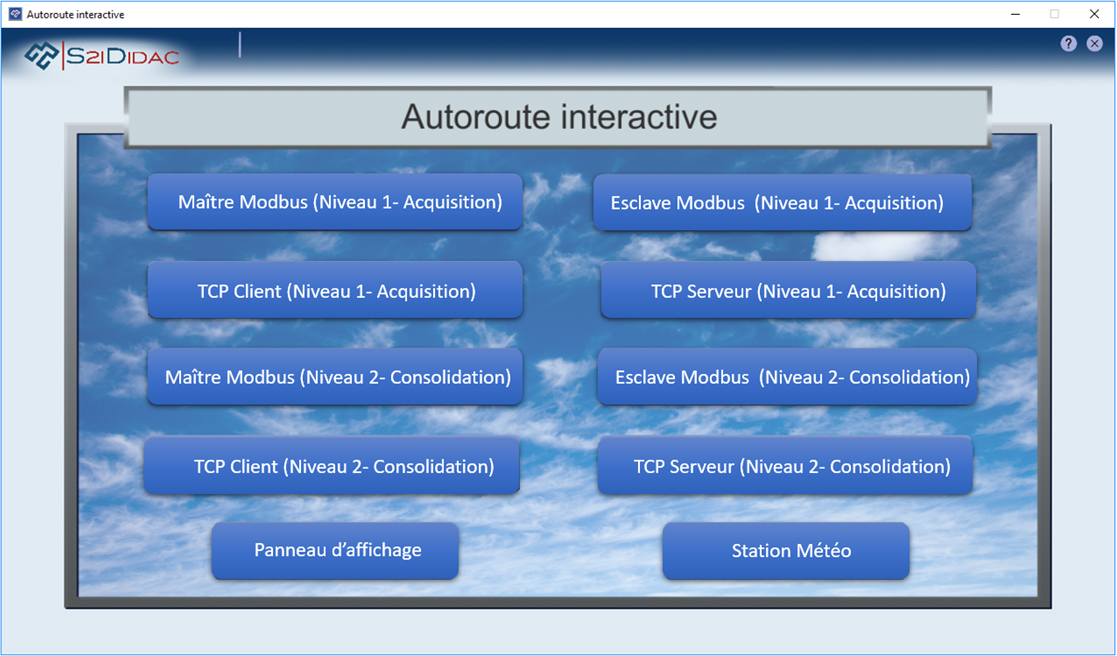

Le système didactique reprend l'architecture du réseau hiérarchisé en 3 couches, bus de terrain (Modbus) et bus informatique (Ethernet, Internet). Il intègre le serveur "métier" (maître Modbus) en communication avec deux parties opératives virtuelles (station météo et panneau d'affichage) et le serveur "TCP/IP" en connexion avec les postes clients (TCP/IP).

Solutions techniques abordées :

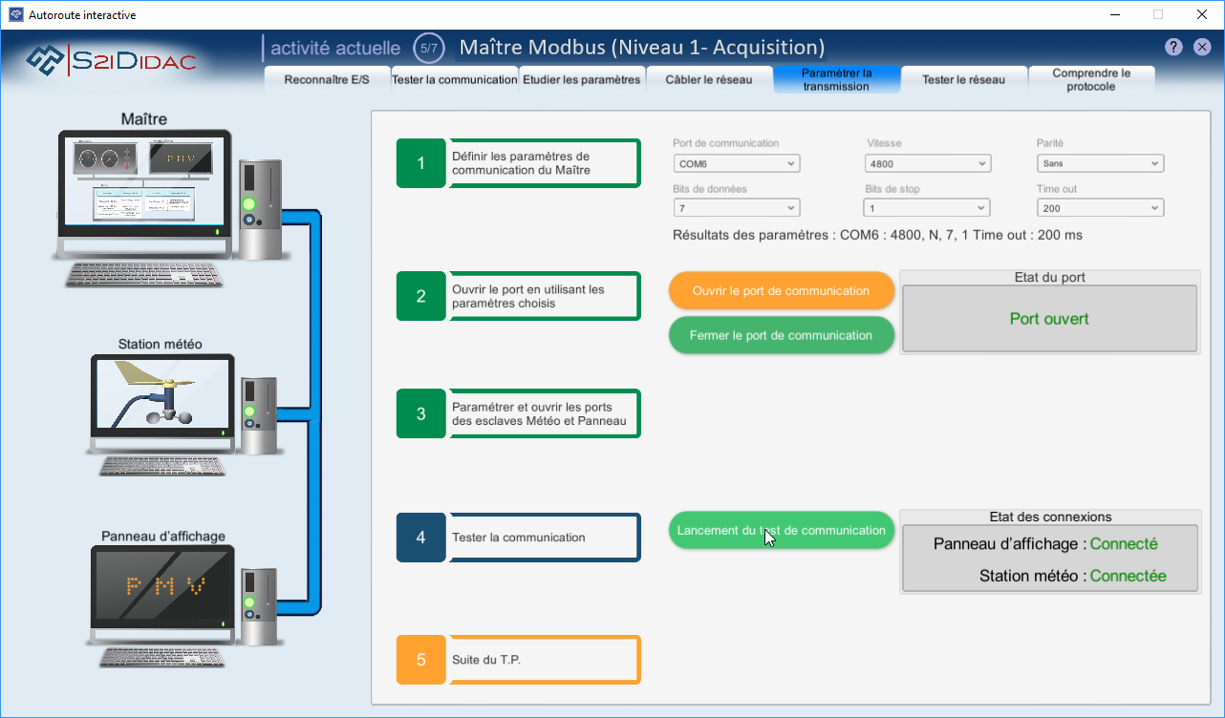

Bus de terrain RS232 / RS485 avec convertisseurs

Bus informatique Ethernet / Internet

Communication Maître / Eclaves

Communication Clients / Serveur

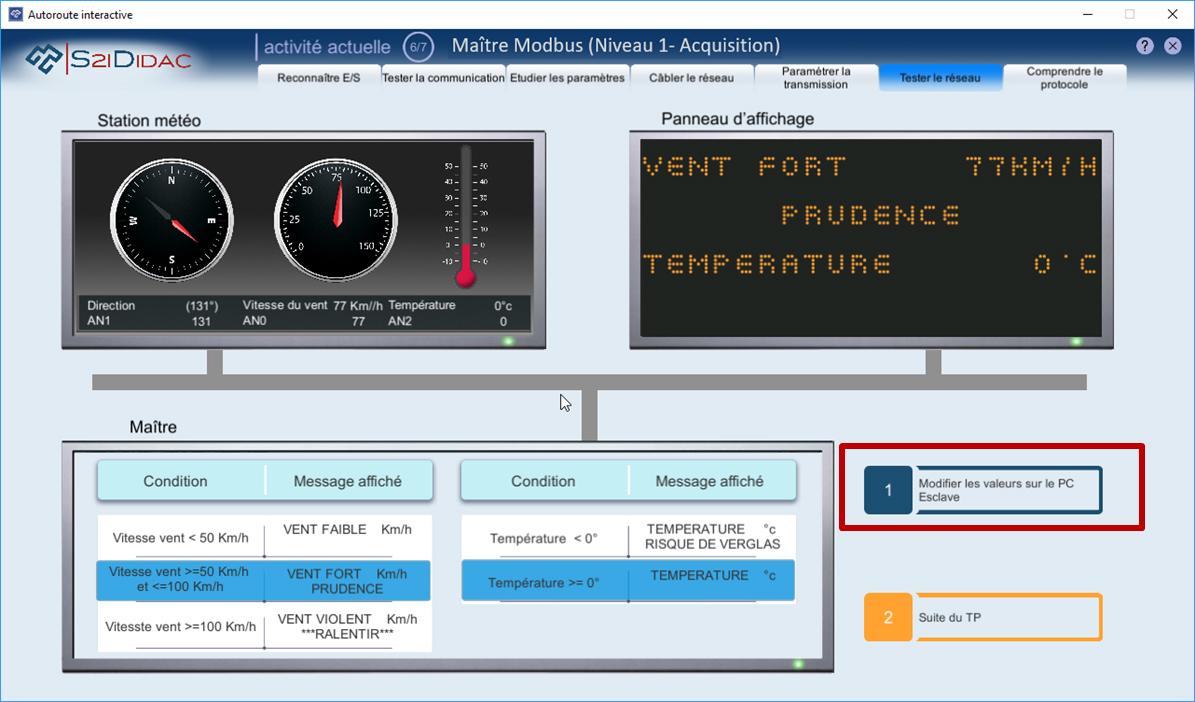

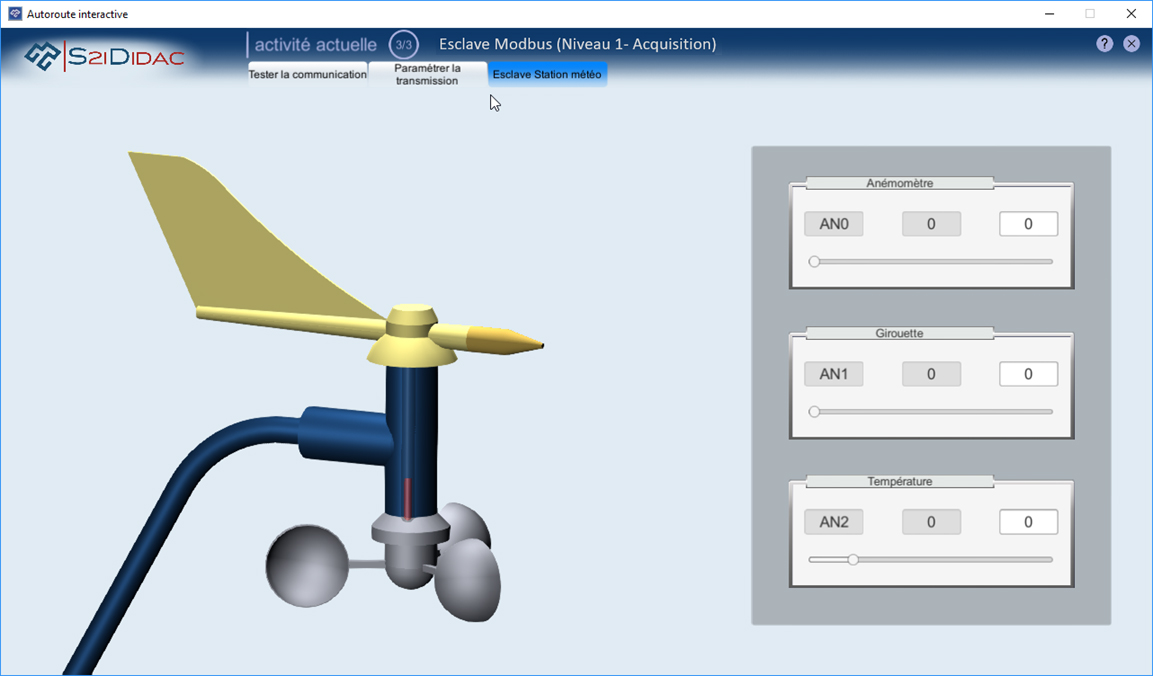

Parties opératives virtuelles : station météo et panneau d'affichage

Activités pédagogiques Bac Pro CIEL :

Les séquences pédagogiques fournies mettre en oeuvre les compétences du référentiel de certification en prenant en compte les tâches du référentiel d'activités professionnelles.

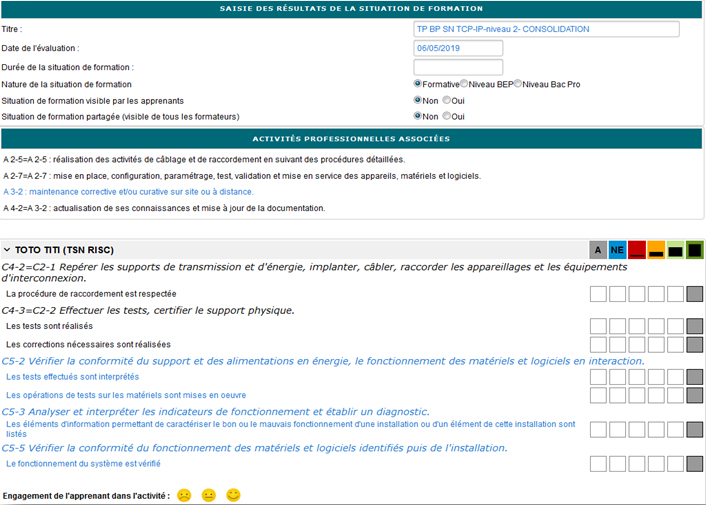

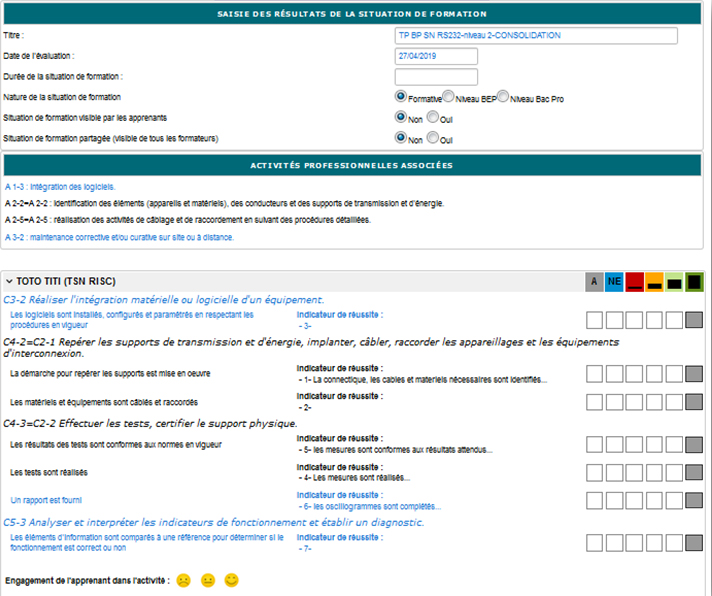

L'ensemble des TP sont saisis dans C Pro STI

TP Bac Pro CIEL - RS232 - Niveau 1 Acquisition :

Description du contexte / Mise en situation professionnelle : Le technicien doit analyser le fonctionnement d'une liaison RS232, pour lui permettre d'appréhender le principe des échanges de données sur un bus industriel.
Problématique professionnelle : Il vous sera demandé de paramétrer 2 PCs pour analyser à l'aide du simulateur les échanges de données et d'identifier un dysfonctionnement probable de la liaison.

TP Bac Pro CIEL - RS232 - Niveau 2 Consolidation :

Description du contexte / Mise en situation professionnelle : Le technicien doit analyser le fonctionnement d'une liaison RS232, pour lui permettre d'appréhender le principe des échanges de données sur un bus industriel
Problématique professionnelle : Il vous sera demandé de paramétrer 2 PCs pour analyser à l'aide du simulateur les échanges de données, d’intercepter les trames à l'aide d'un oscilloscope, de s'assurer de la conformité des résultats obtenus et d’identifier un dysfonctionnement probable de la liaison.

TP Bac Pro CIEL - RS485 (Modbus) - Niveau 1 Acquisition :

Description du contexte / Mise en situation professionnelle : Le technicien doit analyser le fonctionnement d'un bus RS485, comprendre l'intérêt d'une transmission différentielle et appréhender le principe des échanges de données sur un bus industriel.
Problématique professionnelle : Il vous sera demandé de paramétrer 3 PCs pour analyser à l'aide du simulateur les échanges de données, d’intercepter les trames à l'aide d'un oscilloscope, de s'assurer de la conformité des résultats obtenus et d’analyser le codage des trames.

TP Bac Pro CIEL - RS485 (Modbus) - Niveau 2 Consolidation :

Description du contexte / Mise en situation professionnelle : Le technicien doit analyser le fonctionnement d'un bus RS485, analyser et élaborer des trames MODBUS pour appréhender le principe des échanges de données sur un bus industriel.
Problématique professionnelle : Il vous sera demandé de paramétrer 3 PCs pour analyser à l'aide du simulateur les échanges de données sur un bus industriel, d’analyser le protocole MODBUS, d’élaborer des trames pour simuler les échanges sur le bus RS485 et de visualiser les résultats obtenus.

TP Bac Pro CIEL - TCP/IP - Niveau 1 Acquisition :

Description du contexte / Mise en situation professionnelle : Le technicien doit installer le système autoroutier et s'assurer du fonctionnement du système de supervision.

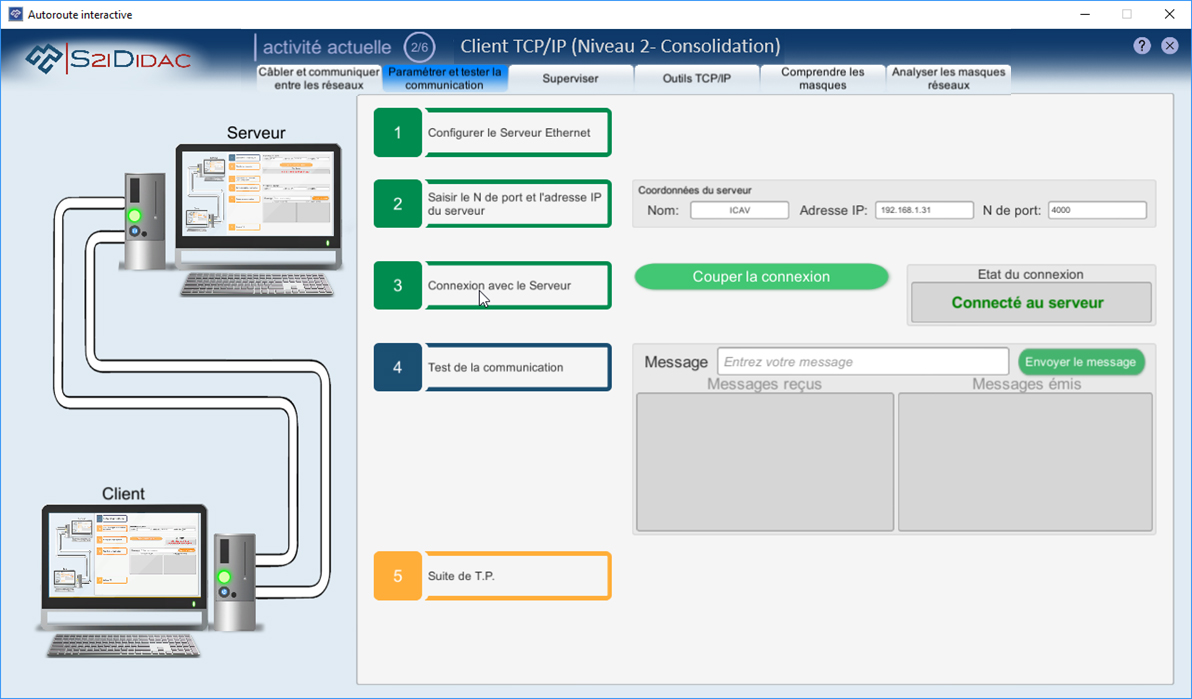

Problématique professionnelle : Il vous sera demandé de paramétrer 4 PCs pour analyser à l'aide du simulateur les échanges de données sur un bus industriel, de paramétrer et échanger des données entre un client et un serveur TCP-IP, de tester et valider le fonctionnement du système de supervision et visualiser les résultats obtenus.

TP Bac Pro CIEL - TCP/IP - Niveau 2 Consolidation :

Description du contexte / Mise en situation professionnelle : Le technicien doit installer le système autoroutier et s'assurer du fonctionnement du système de supervision. Il doit se familiariser avec les commandes de test réseau et du logiciel d'analyse de trame "Wireshark" dans l'optique d'assurer la maintenance d'un réseau TCP-IP.

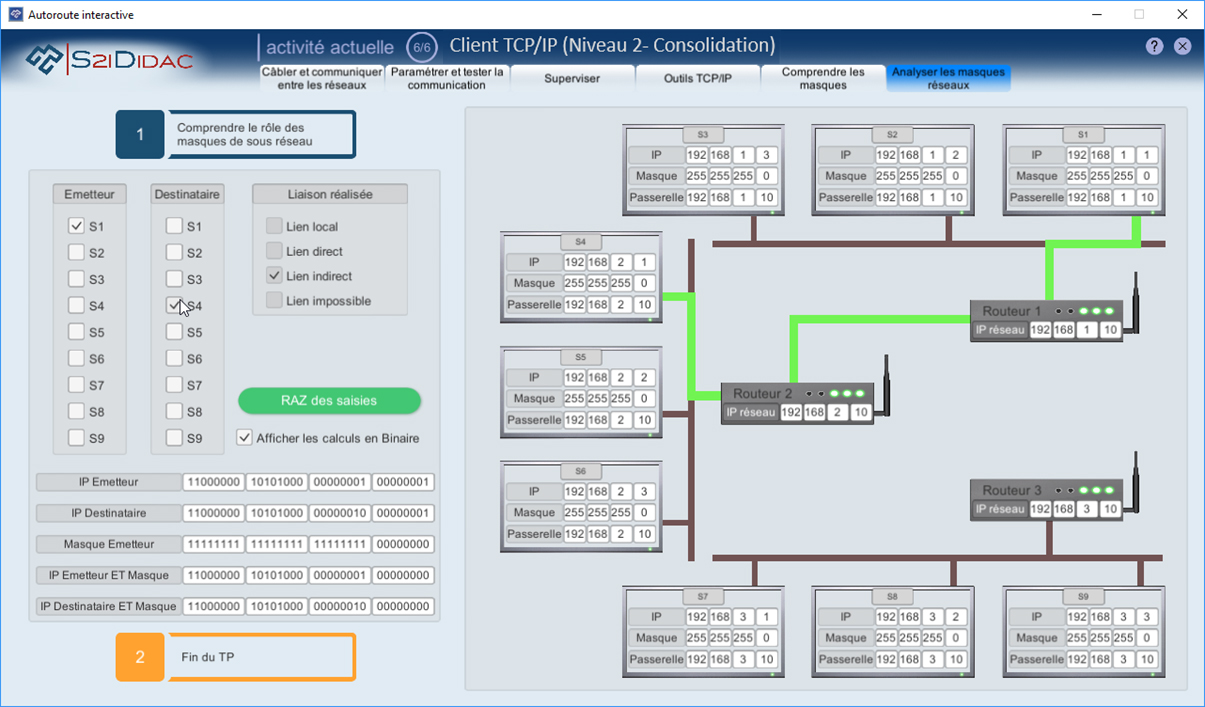

Problématique professionnelle : Il vous sera demandé de paramétrer 4 PCs pour paramétrer et échanger des données entre un client et un serveur TCP-IP, de visualiser les trames TCP-IP avec le logiciel "Wireshark« , d’utiliser les commandes de base en maintenance de réseau avec l'éditeur de commande "CMD" de Windows, de tester et valider le fonctionnement du système de supervision et de visualiser les résultats obtenus.

Points forts :

Système didactisé interactif et communicant pour l’acquisition de compétences relative à l’architecture réseau, la communication entre ordinateurs et périphériques.

Logiciel structuré en deux niveaux d'apprentissage : Acquisition et Consolidation

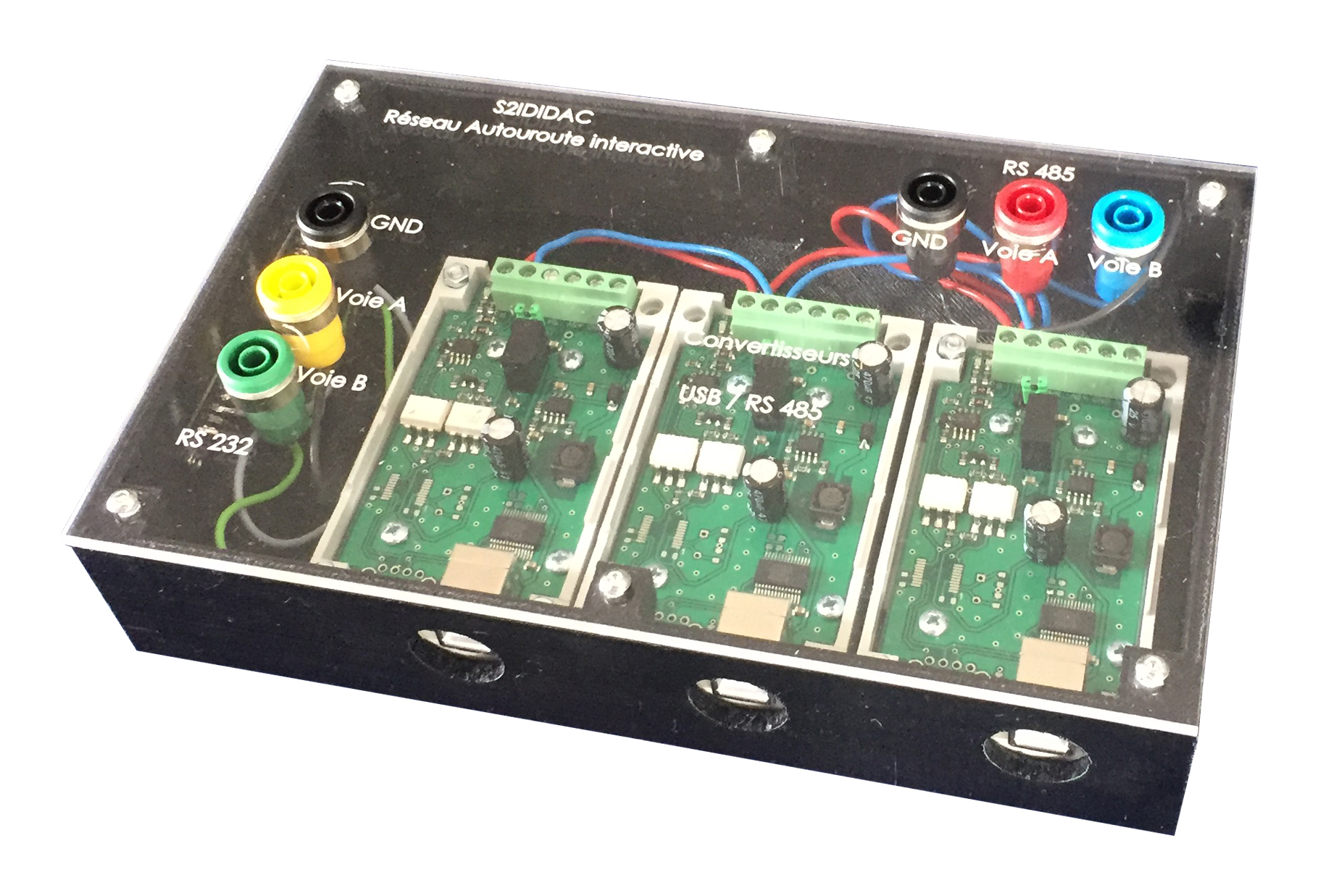

Points de mesure physique permettant de visualiser les signaux RS232 et RS485 avec un oscilloscope.

Permet d'être support de projet avec l'intégration et/ou la réalisation d'une station météo et/ou d'un panneau d'affichage réel.

Dossier technique (système réel et système didactique), ainsi que toutes les ressources nécessaires pour la réalisation avec Travaux Pratiques

Dossier pédagogique avec fiches TP, énoncés du TP, corrigés et fiches de formalisation

Références :

S2I/1100 : Réseau Autoroute Interactive Bac Pro CIEL

Composition :

Un ensemble de modules logiciels en version établissement
Deux parties opératives virtuelles : Station Météo et Panneau d'affichage
Deux convertisseurs USB / RS232
Trois convertisseurs USB / RS485
Les accessoires de raccordement
Les documents d'accompagnement complets.
Les ordinateurs peuvent être fournis en complément.

S2I/1110 : Complément Projet - Panneau d'affichage (panneau à message variable) - Dossier et matériel

S2I/1120 : Complément Projet - Station Météorologique - Dossier et matériel

S2I/1130 : Boitier avec convertisseurs, Switch, et câbles supplémentaire - Permet d'avoir un nouvel îlot de travaux pratiques
