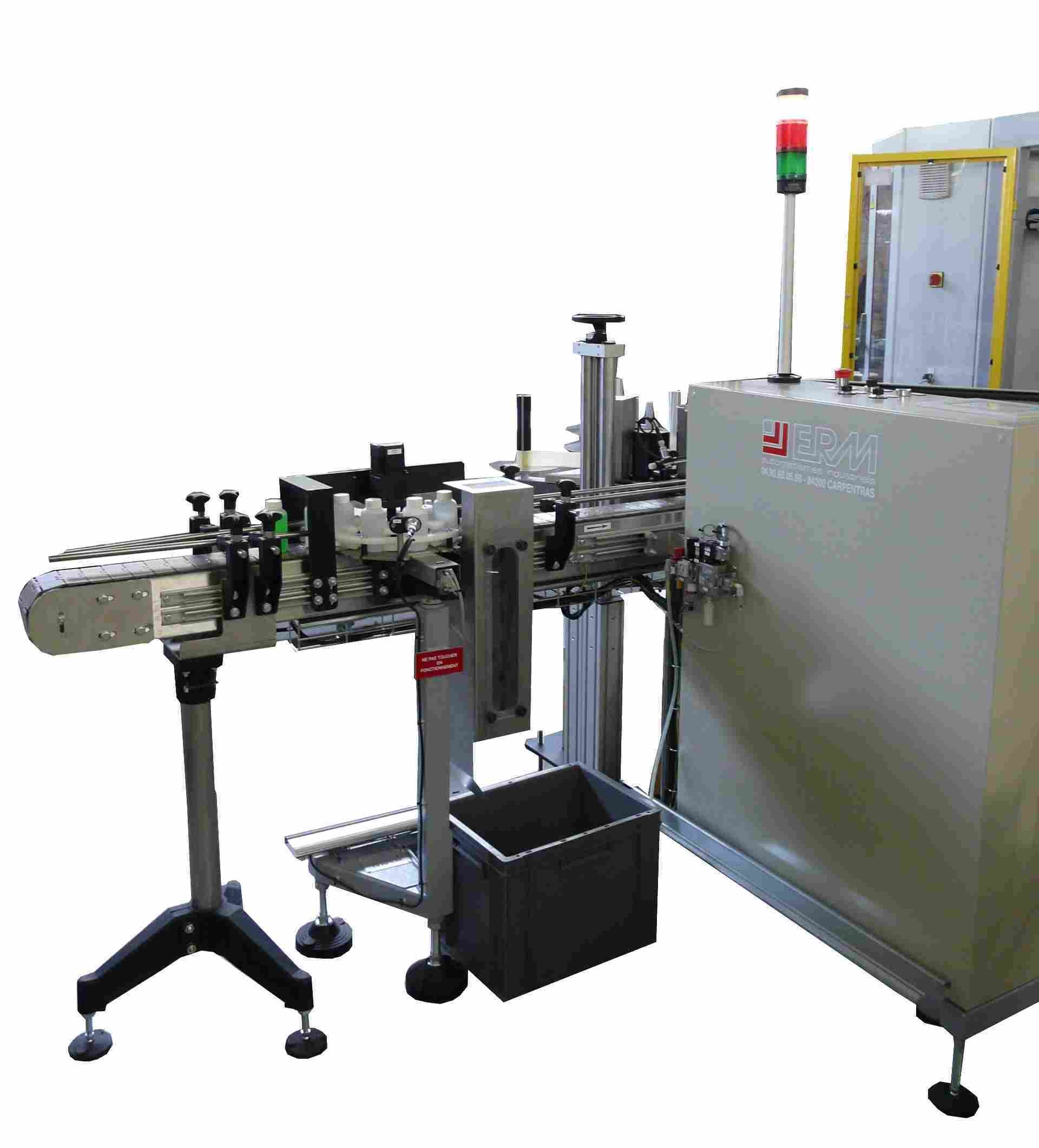

Contrôle pondéral pots & flacons

Présentation :

Ce système permet de contrôler la quantité de produits dans des pots ou flacons. En fonction du résultat, il y a une éjection des produits non conforme.

Il s'intégre dans la ligne de production Ermaflex

Solutions techniques abordées :

Automate programmable et IHM (Pupitre opérateur tactile couleur)

Convoyage (Chaînes à palettes, Araignée de transfert)

Communication industrielle (Ethernet) et supervision

Énergie électrique (Appareillage BT, Variateur, Moteurs)

Pneumatique (Distributeurs, Vérins d'éjection)

Capteurs (Jauge de contrainte, Photo-électriques)

Activités pédagogiques :

Analyse fonctionnelle et étude des technologies

Pilotage et supervision

Programmation, Calibrage et réglages

Contrôle qualité et statistiques

Études mécaniques 3D sur Solidworks

Points forts :

Analyse statistique d'une production

Contrôle qualité en ligne et indicateur de production

Références :

PF30: Contrôle pondéral Pots & Flacons et son convoyeur

UC13: Supervision

AE10 : Platine Automate / Serveur Web Siemens S7-1200 avec licence TIA-Portal Basic

EA61: Environnement 4.0 Automate + Pupitre Contrôle Pondéral avec Jumeau numérique 3D sur Virtual Universe Pro

MN12 : Maquette numérique 3D programmable Contrôle pondéral

UC90 : Option Boîtier de pannes pour coffret électrique, paramétrable à distance sur tablette (non fournie)

IO00 : Pack IO-Link de mesures électriques et pneumatiques

SK22 : Kit Passerelle Smart IoT Sick TDCE & Capteurs intelligents pour Contrôle pondéral Ermaflex

UC50 : Option Instructions visuelles & Suivi des indicateurs de production pour le chef de ligne sur l'environnement applicatif ouvert Tulip

UC52 : Option Instructions visuelles sur l’environnement applicatif ouvert Tulip et tablette tactile, pour une machine
