Pile à Combustible

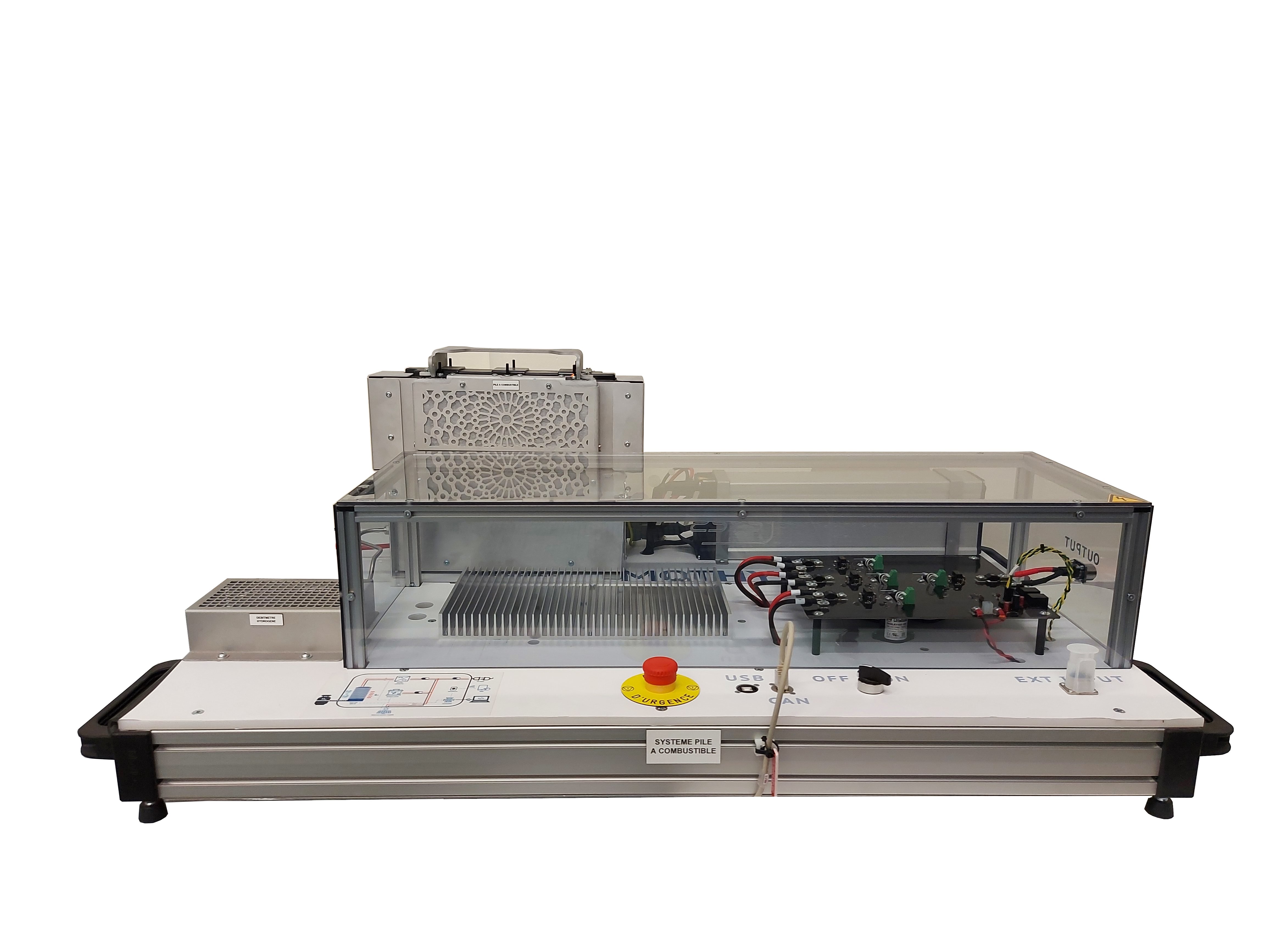

Système MOTHYS composé d’une pile à combustible PEM
Système MOTHYS composé d’une pile à combustible PEM
MOTHYS est un système dédié à l’apprentissage des systèmes hydrogène énergie pour le bloc hybride PAC/Batterie.
Le système est composé d’une pile à combustible de technologie PEM, communicant CAN, et d’un module hybride convertisseur / batterie.
C'est un système didactique et démonstrateur autour de l’utilisation d’hydrogène comme vecteur d’énergie décarbonée.
Une Interface Homme-Machine (IHM) permet aux étudiants de contrôler manuellement le système et de définir la stratégie d’hybridation associée au système. MOTHYS comprends une IHM sous forme d'écran tactile.
Le système est également équipé d’une carte Arduino permettant de programmer et tester ses propres lois de gestion d’énergie via l’utilisation du logiciel Matlab/Simulink.
Géré par la loi d’énergie H2SYS. La pile démarre en fonction de l’état du SOC batterie.
Le système est équipé de contacteurs pilotables manuellement et d’une stratégie de limitation de courant associée au convertisseur . L’utilisateur utilise l’interface tactile pour actionner les contacteurs et piloter le système.
Pour les utilisateurs plus expérimentés, il est possible de programmer et tester ses propres lois de gestion d’énergie via l’utilisation du logiciel Matlab/Simulink.
| Modèle puissance | AIRCELL 500 / Puissance nominale 500W |
| Technologie | PEM à cathode ouverte |
| Pression d'hydrogène | 1-5 bar |
| Consommation hydrogène | 6 NI/min |
| Courant / Tension | 0-50A (max 65A) / 12-18 Vdc non régulé |
| Batterie | Technologie Lithium Fer Phosphate - BMS intégré |
| Tension / Capacité | 24 Vdc / 23 Ah |
| Convertisseur |
Convertisseur Boost Elévation de tension régulée (max 29 Vdc) Limitation de courant (30 A) |
| Pile à combustible |
Communication Canbus intégrée Protocole Canbus standard - ISO 11989 |
| Module Mothys |
Interface USB-B mâle SUB-D9 SUBD-D25 |
Fiche technique - Mothys
