Microsoudure

Présentation :

Ensemble d’outillages et consommables pour la réparation électronique CMS

Cet ensemble est constitué des équipements que l’on retrouve dans une société de SAV électronique spécialisée en composant CMS.
Il permet de réaliser les tâches suivantes :
• Confirmer un diagnostic de panne avant intervention (confirmation visuelle, utilisation schéma structurel…)
• Choisir le bon procédé de remplacement du composant en fonction de son type (dipôle, CI, BGA…). et de sa localisation sur une carte
• Utiliser le bon équipement de protection suivant le besoin pour se protéger et protéger la carte.
• Procéder au remplacement du composant défectueux : dessouder, préparer la carte, remplacer le composant
• Contrôler la réparation

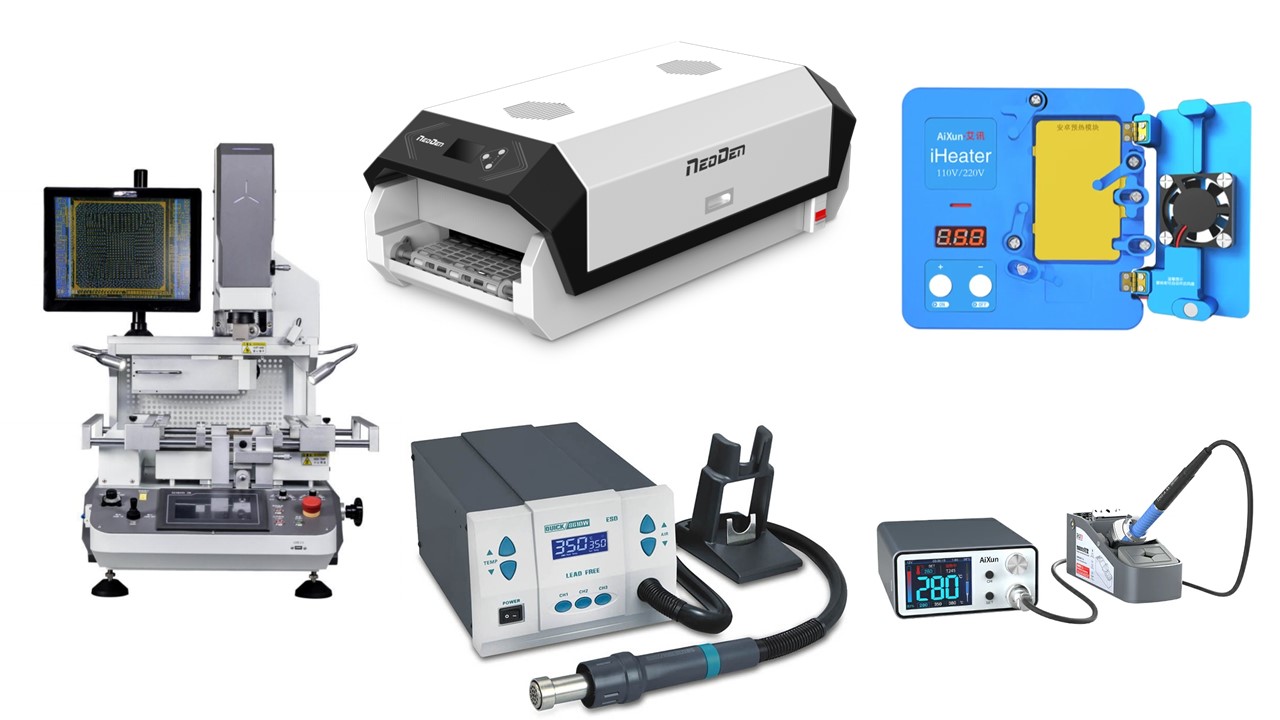

Composition :

Microsoudure :
• 1 Microscope trinoculaire SIMULFOCALE avec caméra
• 2 Ecrans pour inspection avec la caméra
• 1 Stations à braser à air chaud
• 1 Fer à souder (0 à 400°C)
• 1 Station de dessoudage/préchauffage pour cartes mères et smartphones
• Tapis en silicone résistant à la chaleur
• 1 Régulateur de tension DC

Sécurité :
• Tapis antistatique pour poste de travail
• Extracteurs d’air de fumée de soudure
• Bracelet antistatique

Logiciels :
• Logiciels de visualisation de schémas et PCB de cartes mères

Activités pédagogiques :

• Communiquer en situation professionnelle (Français/Anglais)
• Organiser
• Participer à un projet
• Analyser une structure matérielle et logicielle
• Concevoir
• Valider la conformité d’une installation
• Réaliser des maquettes et prototypes
• Coder
• Installer les éléments d’un système électronique ou informatique
• Exploiter un réseau informatique
• Maintenir un système électronique ou informatique

Références :

SMSOUDLAB : Laboratoire de micro-soudure
SMSOUDLAB-VL : Version minimale Microsoudure
SMSOUDLAB-F : Option Four à refusion
SMSOUDLAB-CONSO : Kit consommable pour Microsoudure
SMSOUDLAB-TEST : Kit pour test cartes électroniques
SDESS-BGA : Système de contrôle et dessoudage BGA
SPURIFICATEUR : Purificateur d'air pour four à refusion/graveuse
